現今社會，電梯已成為大樓必備設備，電梯門作為電梯關鍵部件之一，其結構及工藝對電梯安全、質量是非常重要的，門板強度是安全要求重要項，整體平面度是外觀質量的重要指標，同時對運行質量也有影響。電梯門一般由門板、導軌架、滑輪、滑塊、門框和地坎等部件組成，而為了在門板上便于安裝其他零部件，需要在門板的上下兩端分別安裝上封頭和下封頭，這樣就會導致門板整體的生產效率較低，而且該種結構的門板其強度較低，在門板受到較大作用力的情況下，導靴易從地坎槽中脫離。不同電梯廠家、門板供應商，其門板結構也有所區別。

　　申菱型門板

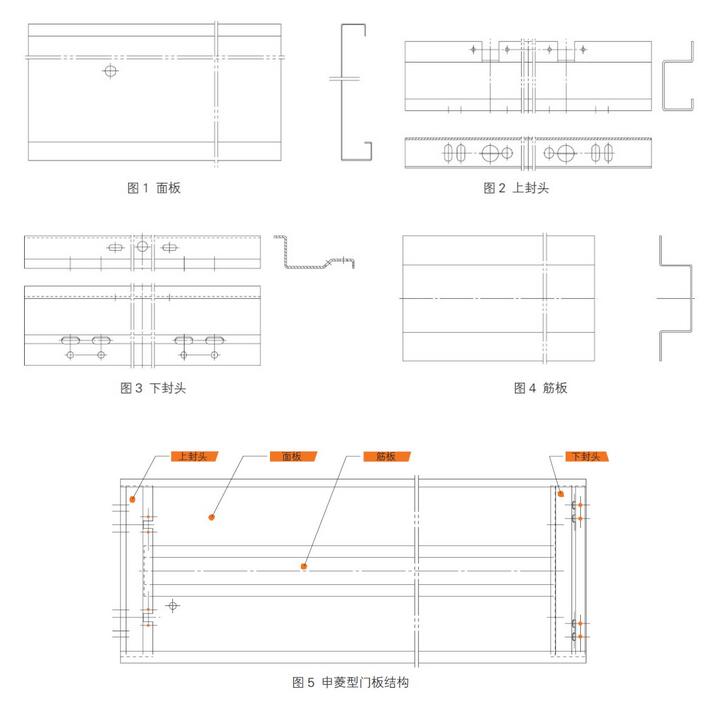

　　申菱型門板主要由面板(圖1)、上封頭(圖2)、下封頭(圖3)、筋板(圖4)組成，門板結構如圖5所示，上封頭、下封頭與面板用AB膠粘接牢固，端部與面板用點焊連接;筋板與面板用雙面膠粘接牢固，筋板與上封頭、下封頭用點焊連接。門板整體平整、無劃痕，面板平面度不得超過1mm。

　　藝路線：面板放到粘接平臺上→粘接上封頭→粘接筋板→粘接下封頭→各處位置點焊連接。

　　加工此結構門板需注意：

　　⑴面板1折彎角度誤差應控制在-1~0度之間，以確保粘接后面板平面度不超過1mm。

　?、瓶刂粕舷路忸^的位置，不得超差。

　?、钦辰悠脚_(tái)上不得有異物，防止面板劃傷。

　?、赛c(diǎn)焊時面板與平臺間不得有金屬物，防止面板燒傷。

　　此結構門板分件簡單，加工容易，整體組裝簡單。但存在分件較多，工藝路線長，面板平面度不易保證，粘接易變形等缺點。

　　貝思特型門板

　　貝思特型門板主要由面板、筋板、支架板(圖6)組成，如圖7所示，支架板與面板用AB膠粘接牢固，端部與面板用點焊連接;筋板與面板用雙面膠粘接牢固，筋板與支架板用點焊連接。門板整體平整、無劃痕，面板平面度不得超過1mm。

　　工藝路線：面板放到粘接平臺上→粘接上支架板→粘接筋板→粘接下支架板→各處位置點焊連接。此結構門板的優缺點及加工注意事項同申菱型門板。

　　一體式門板

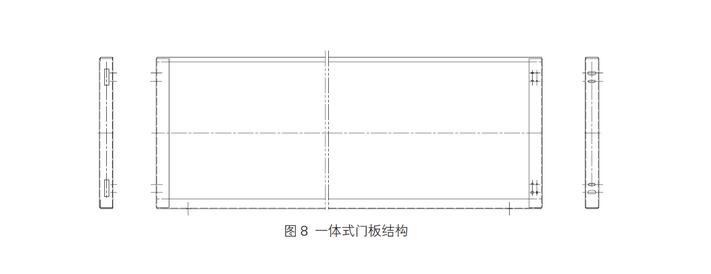

　　一體式門板整體由一張板下料、沖孔、折彎成形，如圖8所示，門板整體平整、無劃痕，面板平面度不得超過1mm。

　　工藝路線：下料→沖孔→折彎(長邊)→折彎(短邊)→四角點焊連接。此結構門板整體結構簡單，加工容易，一次成形，工藝簡單，但連接處強度需要加強。

　　與前兩個結構相比，一體式門板結構由板體、左折邊、右折邊、上折邊和下折邊構成，采用折彎一體成形的方式來制成上折邊和下折邊，不再需要采用焊接的方式來單獨焊接上下封頭，不僅結構簡單，能夠有效提高門板整體的強度，而且還能大幅提高門板的生產效率。通過嚴格控制門板生產的各個步驟，不僅能夠有效地提高生產效率，而且也能夠保證門板的強度。

　　一體式門板結構在折彎端部時，易形成重力變形缺陷，為確保此結構的加工質量，需采用專用設備，或者設計專用折彎模具，如圖9所示。

　　電梯門板對于電梯廠家而言是批量生產的，因此生產線設備也是各廠家所必需的，現已有很多廠家導入了各種各樣的生產流水線，希望設備廠家在滿足電梯門板功能要求的前提下，重點考慮減少設備成本。

　　——摘自《鈑金與制作》 2019年第5期
